تُعدّ مكونات ليزر الديود 11RTR وحدات ليزر متعددة الوظائف من سلسلة AW من RealLight، وهي متوفرة بتكوين قابل للفصل عن الألياف مع باعث واحد. تتميز هذه الليزرات بسهولة الصيانة واستقرار الطاقة العالي، وهي مزودة بشعاع توجيه وكاشف ألياف وثنائي ضوئي ومقاوم حراري.
مكونات ليزر ثنائي 11RTR
طلب
-
الكشف الطيفي
-
الطب الحيوي
-
تحليل المواد
-
العرض والإضاءة
- التصنيع بالليزر
الميزات الرئيسية
-
تبديد الحرارة بكفاءة
/ -
موثوقية عالية/
-
استقرار فائق للطاقة/
-
جودة شعاع ممتازة/
-
أطوال موجية مختلفة/
معايير المنتج
| نوع الحزمة | 11RTR | |||||
| ليزر أحمر | طول موجة واحدة | |||||
| الطول الموجي المركزي (نانومتر) | 638 | 808 | 940 / 980 | 1064 | 1470 | |
| بصري | قدرة خرج الموجة المستمرة / عدد النقرات (واط) | 0.5 | 10 | 15 | 10 | 5 |
| تفاوت الطول الموجي (نانومتر) | ±10 | |||||
| عرض الطيف / △λ (نانومتر) | <4 | |||||
| انحراف الطول الموجي مع درجة الحرارة / △λ/△T (نانومتر/درجة مئوية) | 0.3 | |||||
| كهربائي | تيار العتبة / Ith (أمبير) | 0.5 | 1.8 | 1.2 | 1.2 | 1.8 |
| تيار التشغيل / Iop (أمبير) | 1.2 | 14 | 18 | 13 | 18 | |
| جهد التشغيل / Vop (V) | 2.3 | 2 | 1.8 | 1.8 | 1.5 | |
| كفاءة المنحدر / ηes (واط/أ) | 0.7 | 0.8 | 0.9 | 0.8 | 0.3 | |
| معامل PD / Ipd (ميكرو أمبير) | <8000 | |||||
| الثرمستور / Rt (كيلو أوم/بيتا (25 درجة مئوية)) | 10±1%/3930 | |||||
| الفيبر | قطر لب الألياف/الغلاف Dcore (ميكرومتر) | 200 / 220 | ||||
| الفتحة العددية / NA | 0.22 | |||||
| موصل | SMA905 | |||||
جميع البيانات الواردة في الجدول أعلاه هي القيم النموذجية التي تم الحصول عليها من الاختبارات عند درجة حرارة الغرفة 25 درجة مئوية، وتخضع البيانات النهائية لتقرير الاختبار النهائي.

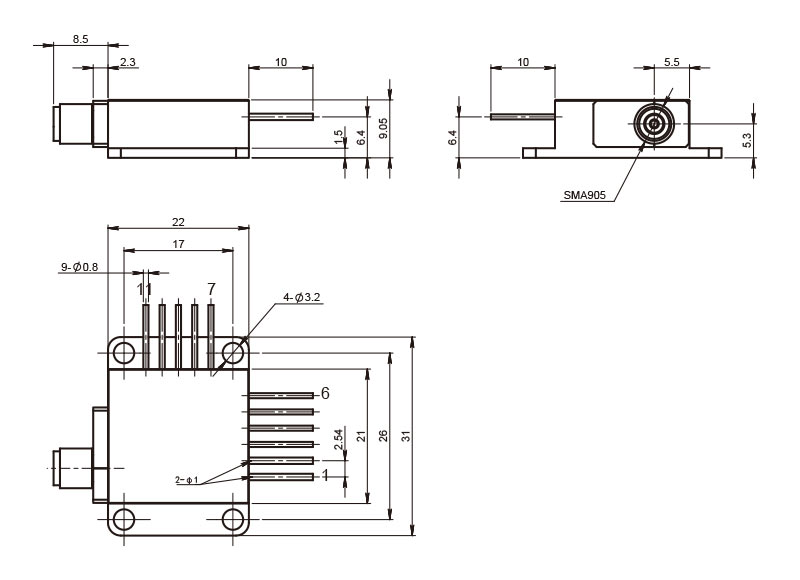

الرسومات الميكانيكية (الوحدة: مم)
مخطط حجم ليزر 11RTR
