نظام التحكم في مصدر الطاقة لأجهزة الليزر التي تعمل بمضخة المصباح

مقدمة عن نظام التحكم في مصدر طاقة الليزر المضخّم بمصباح الوميض

1. نظرة عامة على المنتج
نظام التحكم في مصدر طاقة الليزر المُضخّم بمصباح الوميض هو منصة تحكم متكاملة طورتها شركة RealLight بشكل مستقل، وهي مصممة خصيصًا لتتوافق مع سلسلة HQF من ليزرات الحالة الصلبة عالية الطاقة المُضخّمة بمصباح الوميض زينون. تتضمن الوحدة الكاملة وحدة تحكم رئيسية، ونوعين من مصادر طاقة مصابيح زينون النبضية (1000 واط / 2000 واط)، وواجهة مستخدم تعمل باللمس، ووحدة مراقبة للتبريد المائي.
يتوافق هذا النظام مع جميع ليزرات HQF Q-switched وليزر MOPA بيكوثانية، بالإضافة إلى الملحقات البصرية بما في ذلك الأذرع المفصلية وألياف التوصيل. يغطي نظام تحكم موحد متطلبات تكامل المعدات في مجالات التحليل الطيفي، واستشعار الرادار، والطب الحيوي، وقياس الموجات فوق الصوتية بالليزر، وغيرها من الصناعات، ليكون بمثابة حل تحكم داعم موحد لليزر عالي الطاقة الذي يُضخ بواسطة مصباح وميضي.

2. الهيكل العام والخصائص الوظيفية الأساسية
2.1 تشغيل شاشة اللمس الصناعية البديهية
يُزوّد ​​النظام بشاشة لمس صناعية، تعرض جميع معايير الليزر وحالة التشغيل وإنذارات الأعطال بصريًا. يمكن للمستخدمين حفظ واسترجاع الإعدادات المسبقة للمعايير بنقرة واحدة، مما يُلغي العمليات المعقدة ويُسهّل عملية تشغيل المعدات واستخدامها في التجارب السريرية. اللغة الإنجليزية هي لغة الواجهة الافتراضية، مع وجود إطار عمل متعدد اللغات مخصص لتلبية متطلبات التصدير الخارجية.

2.2 حماية شاملة متعددة الطبقات للسلامة
تم تركيب مفتاح إيقاف طوارئ مستقل ومفتاح تشغيل ليزر، مدعومين بنظام حماية مزدوج متكامل للأجهزة والبرامج. يؤدي الرصد الفوري لتدفق مياه التبريد ودرجة حرارتها إلى قطع انبعاث الليزر تلقائيًا في حالة التدفق غير الطبيعي أو ارتفاع درجة الحرارة، وذلك لمنع تلف مصابيح الزينون وبلورات الليزر. يتوفر نظام قفل الغالق البصري القابل للتخصيص ونظام مراقبة طاقة النبضات في الوقت الفعلي عند الطلب، وذلك لتلبية معايير السلامة الصارمة في تطبيقات البحث العلمي والطب التجميلي.

2.3 أوضاع تشغيل مزدوجة لمزامنة التوقيت التلقائية
يتضمن الجهاز نمطي تشغيل داخلي وخارجي مدمجين، بالإضافة إلى واجهة اتصال تسلسلي عن بُعد RS232. ويمكنه الاتصال بأجهزة الكمبيوتر المركزية، ومعدات جمع البيانات الطيفية، ووحدات توقيت الرادار، وأنظمة التحكم في خطوط الإنتاج الآلية لتحقيق نبضات ليزر متزامنة وضبط المعلمات عن بُعد، مما يجعله مثاليًا لمعدات الاختبار الآلية مثل أنظمة التحليل الطيفي بالليزر (LIBS) وأنظمة قياس سرعة الجسيمات التصويرية.

2.4 تصميم معياري متكامل للغاية لسهولة النقل والصيانة
تم دمج مكونات مصدر الطاقة ودائرة التحكم ومراقبة التبريد في خزانة صغيرة الحجم لتسهيل التعامل معها ونقلها. وتعتمد جميع الوحدات الوظيفية تصميمًا معياريًا مع مؤشرات إنذار مستقلة للأعطال، مما يُبسط عملية تحديد الأعطال واستبدال الأجزاء لتقليل تكاليف الصيانة على المدى الطويل.

3. وصف كامل للمعايير الفنية

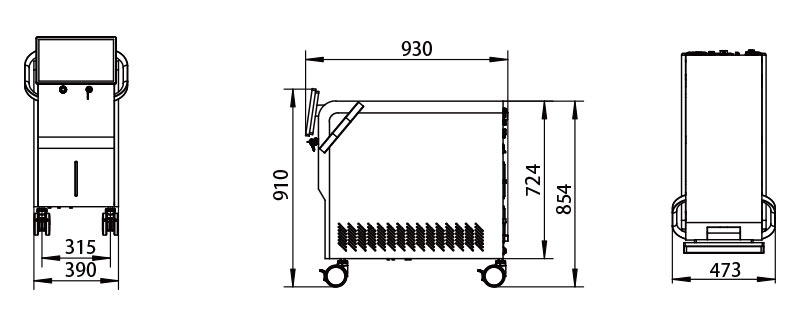

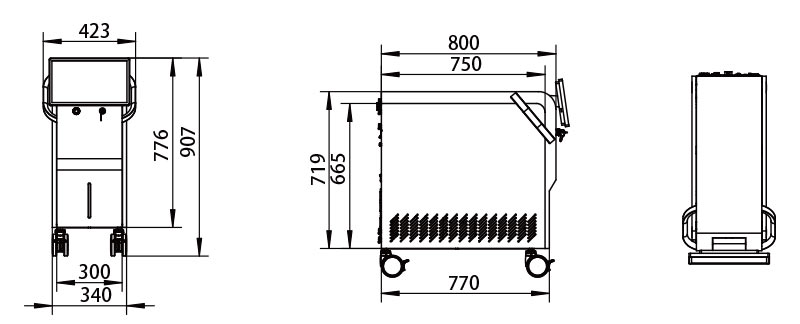

يتوفر نوعان من منصات الطاقة القياسية: SCR-1kW-220V و SCR-2kW-220V، وكلاهما يعتمد على تقنية طاقة الثايرستور مع التبريد الهوائي.
SCR-1kW: القدرة المقدرة 1000 واط، مدخل 220 فولت ± 10% تيار متردد، 50/60 هرتز، التيار المقدر 10 أمبير
SCR-2kW: القدرة المقدرة 2000 واط، مدخل 220 فولت ± 10% تيار متردد، 50/60 هرتز، التيار المقدر 16 أمبير
يتوفر إصدار مخصص بجهد إدخال 110 فولت عند الطلب.
مواصفات قياسية موحدة: تحكم محلي عبر شاشة لمس، اتصال عن بُعد عبر RS232، دعم التشغيل الداخلي والخارجي. بيئة التشغيل: درجة الحرارة من 15 إلى 30 درجة مئوية، الرطوبة النسبية أقل من 60 درجة مئوية؛ نطاق درجة حرارة التخزين من -20 درجة مئوية إلى 60 درجة مئوية.

ملاحظات للاستخدام
في حالة التخزين تحت درجة حرارة 0 درجة مئوية، يجب تصريف جميع المياه داخل أنبوب التبريد لتجنب التجمد والتشقق؛
حافظ على نظافة مكان العمل لمنع تراكم الغبار والدخان داخل الخزانة، مما قد يؤثر سلبًا على تبديد الحرارة وعمر الدائرة الكهربائية؛
جميع البيانات المدرجة في الجدول هي قيم نموذجية تم اختبارها عند درجة حرارة محيطة تبلغ 25 درجة مئوية؛ وتخضع المواصفات النهائية لتقرير اختبار المصنع.

4. مجالات التطبيق الرئيسية
4.1 البحث الطيفي: التحكم في قيادة تجارب التحليل الطيفي بالانهيار المستحث بالليزر (LIBS) وتجارب التألق المستحث بالليزر
4.2 القياسات الصناعية الدقيقة: اختبار الموجات فوق الصوتية بالليزر، وقياس سرعة صورة الجسيمات، ومعدات تحديد المدى بتقنية الليدار
4.3 المعدات الطبية الحيوية: وحدة تحكم الطاقة الداعمة لأجهزة الليزر التجميلية ذات النبضات القصيرة، وأجهزة ليزر علاج الأسنان Er:YAG بطول موجي 2940 نانومتر، وأنظمة الليزر الجراحية طفيفة التوغل

5. ملخص المنتج
صُمم نظام التحكم في إمداد الطاقة هذا خصيصًا لمجموعة كاملة من ليزرات RealLight HQF عالية الطاقة التي تعمل بمضخة مصباح زينون، ويوفر خيارين للطاقة: 1 كيلوواط و2 كيلوواط. يتضمن النظام شاشة لمس، ونظام مراقبة أمان شامل، وتحكم عن بُعد ثنائي الزناد، وكشف حالة التبريد المائي في الوقت الفعلي. يتميز بتصميم متكامل وسهل الصيانة، ويدعم واجهة مستخدم متعددة اللغات، بالإضافة إلى مدخل طاقة 110 فولت قابل للتخصيص، مما يلبي احتياجات مصنعي المعدات الطبية والبحثية المحليين وأسواق التصدير الخارجية. بفضل تجهيزاته المتكاملة لأنظمة الأمان وواجهات الاتصال القياسية، يتصل النظام بسلاسة مع جميع الملحقات البصرية والأنظمة الآلية، موفرًا حل تحكم متكاملًا ومستقرًا وموثوقًا لليزر الحالة الصلبة عالي الطاقة الذي يعمل بمضخة مصباح زينون.
