Array laser a diodi macrocanale da 808 nm e 600 W per epilazione, ringiovanimento cutaneo e altre applicazioni estetiche.
Array di laser a diodi macrocanale WV10 da 808 nm e 600 W
APPLICAZIONE
-
Rimozione dei peli
-
Ringiovanimento della pelle
-
Elaborazione dei materiali
- Illuminazione laser
CARATTERISTICHE PRINCIPALI
-
Collimazione ad asse veloce opzionale
/ -
Barra singola da 100 W/
-
Saldatura AuSn/
-
Raffreddamento ad acqua a macrocanale/
-
Elevata densità di potenza
/ -
Alta efficienza/
-
Elevata affidabilità e stabilità/
-
Funzionamento a più lunghezze d'onda: 755/808/940/1064 nm/
PARAMETRI DEL PRODOTTO
| Parametri ottici | |
| Codice articolo | R808±15-Q600-WV10-10×6-001 |
| Lunghezza d'onda centrale λc (nm) | 808 |
| Tolleranza della lunghezza d'onda δλc (nm) | ±15 |
| Potenza di uscita (W) | 600 |
| Numero di barre | 6 |
| Passo tra le barre (mm) | 2.18 |
| Dimensione del punto (mm) | 10 X10.9 |
| Angolo di divergenza totale dell'asse veloce (FWHM) (°) | 78 (o angolo personalizzato) |
| Angolo di divergenza totale dell'asse lento (FWHM) (°) | 20 |
| Coefficiente di temperatura della lunghezza d'onda (nm/℃) | ~ 0.3 |
| Parametri elettrici | |
| Corrente di funzionamento Iop (A) | ≤100 |
| Corrente di soglia Ith(A) | ≤20 |
| Tensione di funzionamento Vop (V) | ≤12 |
| Ciclo di lavoro (max., %) | 30 |
| Larghezza dell'impulso (max., ms)1 | 200 |
| Frequenza di ripetizione (Hz) | 1 ~ 10 |
| Parametri di raffreddamento | |
| Requisiti dell'acqua di raffreddamento | Acqua deionizzata o acqua distillata |
| Temperatura dell'acqua (°C) 2 | 20 ~ 30 |
| Pressione dell'acqua (MPa) | 0.25 ~ 0.35 |
| Portata dell'acqua (L/min)3 | 2.5 ~ 3.5 |
Note:
1. Poiché il ciclo di lavoro del modulo non può superare il 30% durante il funzionamento, quando la larghezza massima dell'impulso è di 200 ms, la frequenza di ripetizione può essere solo di 1 Hz; quando la frequenza di ripetizione massima è di 10 Hz, la larghezza massima dell'impulso è solo di 20 ms.
2. Evitare l'utilizzo del laser in ambienti con condensa e assicurarsi che la temperatura ambiente superi i limiti minimi di sicurezza operativa.
3. La portata dell'acqua si riferisce al flusso di acqua di raffreddamento in uscita dal sistema laser.
4. Lunghezze d'onda personalizzate disponibili su richiesta.
5. Tutti i dati riportati nella tabella precedente rappresentano i valori tipici ottenuti dalle prove a temperatura ambiente di 25℃; i dati definitivi sono soggetti al rapporto di prova finale.

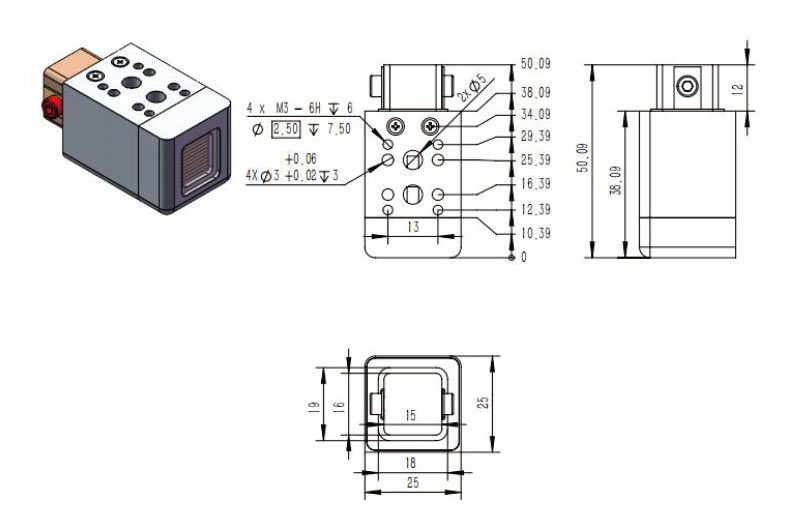

Disegni meccanici (Unità: mm)
Schema dimensionale del laser WV10
