Двухволновой лазер с узкой шириной линии излучения серии NLMO

Введение в продукт: Многорежимный двухволновой лазерный модуль RealStable® NLMO Series с узкой шириной линии излучения.

1. Обзор продукта
Многорежимный двухволновой лазер RealStable® NLMO Series с узкой шириной линии излучения — это запатентованный источник света, разработанный компанией RealLight. Он специально создан как интегрированный двухканальный источник возбуждения для спектроскопии комбинационного рассеяния света со сдвигом возбуждения (SERDS), двухволновой метрологии и биомедицинских аналитических приборов. Устройство объединяет две независимые оптические резонаторные полости с узкой шириной линии излучения и синхронизацией длины волны VBG, встроенный термостатический охладитель TEC и схему управления переключением. Единый модуль поддерживает быстрое электронное переключение между двумя длинами волн, что исключает необходимость в двух отдельных лазерах, значительно уменьшая объем оборудования и стоимость системной интеграции.
Доступны два стандартных набора длин волн: 784/785 нм и 785/1064 нм, а также поддерживаются пользовательские двухволновые комбинации. Компактная и маломощная конструкция оснащена аппаратным портом PH2.0 и двумя каналами управления USB. Волоконно-оптический выход совместим с универсальными разъемами FC/PC и SMA905, что подходит для массовой интеграции в настольные спектрометры, портативные полевые детекторы и медицинские оптические приборы. В сочетании с полнофункциональными рамановскими зондами RL-RP он образует полноценную двухволновую рамановскую систему обнаружения, удовлетворяющую требованиям производителей приборов к индивидуальной разработке.

2. Основные преимущества продукта
2.1. Двойная коммутация оптических путей в одном модуле для упрощения архитектуры системы.
В одном блоке интегрированы две независимые резонансные полости с узкой шириной линии излучения. Электронное управление обеспечивает быстрое переключение длин волн, заменяя традиционную дискретную схему с двумя лазерами. Это экономит внутреннее пространство и исключает сложную конструкцию с двумя источниками питания, двойной синхронизацией по времени и двойной оптической калибровкой, что значительно снижает стоимость оборудования и упрощает ввод в эксплуатацию. Он служит основным источником света для дифференциальных рамановских систем SERDS.

2.2 Синхронная высокая спектральная чистота для точных измерений с защитой от помех
Оба лазерных канала используют технологию VBG-фиксации длины волны с шириной линии менее 0,1 нм на длину волны и коэффициентом подавления боковых мод до 40 дБ для превосходного подавления рассеянного света. Сочетание смежных длин волн 784/785 нм идеально подходит для технологии SERDS, которая удаляет артефакты флуоресценции и базовой линии за счет вычисления разницы двух спектров и улучшает отношение сигнал/шум для образцов со слабым сигналом. Набор длин волн 785/1064 нм (длинные и короткие) позволяет различать органические и неорганические вещества для синхронного анализа смешанных материалов. Допуск по длине волны каждого канала контролируется в пределах ±0,5 нм.

2.3 Регулирование температуры термоэлектрического охладителя с обратной связью для обеспечения долговременной стабильности длины волны и мощности.
Встроена независимая замкнутая система охлаждения TEC. Температурный дрейф составляет менее ±0,1 ℃ при непрерывной работе в течение 4 часов, стабильность длины волны обоих каналов достигает ±7 пм, а пиковые колебания мощности составляют менее ±2%. Сбалансированная выходная мощность обеспечивает высокую повторяемость длительной регистрации данных без частой калибровки, что соответствует строгим стандартам количественного анализа и метрологической калибровки.

2.4 Миниатюрный маломощный форм-фактор для компактного оборудования

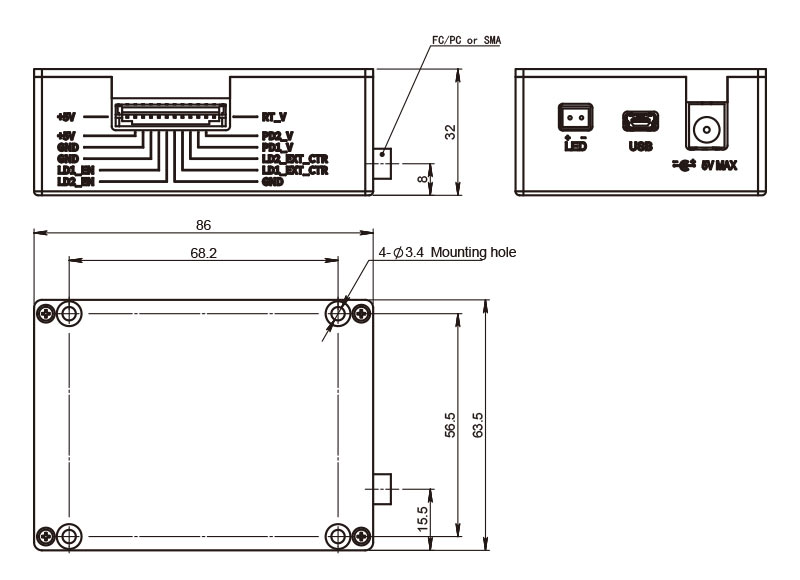

Габаритные размеры составляют всего 86×63,5×32 мм, вес менее 150 г, типичное энергопотребление менее 5 Вт, питание от низковольтного источника 5 В постоянного тока / 2 А. Выходная мощность плавно регулируется от 0 до 100%, стабильное излучение достигается после 15-минутного прогрева. Устройство легко встраивается в миниатюрные портативные устройства и настольные микроанализаторы без громоздких теплоотводящих блоков.

2.5 Двойные стандартизированные режимы управления для автоматизированной связи
Поддерживается одновременная работа аппаратного интерфейса ввода/вывода PH2.0 с 12 контактами и цифровой связи USB. Переключение длин волн, регулировка питания, считывание состояния оборудования и синхронизация времени нескольких приборов могут быть реализованы через верхний компьютер или внешний триггер, что облегчает дальнейшую разработку автоматизированных производственных линий и спектрометров для получения изображений. Многомодовое волокно с большим диаметром сердцевины 105 мкм и числовой апертурой 0,22 обеспечивает высокую эффективность сбора света для тестирования образцов большой площади.

2.6 Широкий диапазон допустимых температур и влажности для стабильной работы в помещении и на открытом воздухе.
Стандартный диапазон рабочих температур составляет от 10 ℃ до 35 ℃ (требуется радиатор); температура хранения — от 0 до 55 ℃ при относительной влажности от 0 до 80%. Стабильная работа обеспечивается в лабораториях с постоянной температурой и в портативных полевых устройствах при комнатной температуре, без смещения длины волны или ослабления мощности, вызванных незначительными колебаниями окружающей среды.

3. Основные области применения
3.1 Дифференциальная рамановская спектроскопия (SERDS) (основное применение)
Соседний двухволновой вариант 784/785 нм служит эксклюзивным источником возбуждения для систем SERDS. Он устраняет сильный флуоресцентный фон минералов, полимеров и биологических образцов, повышая точность обнаружения следовых количеств веществ. Применяется в настольных лабораторных рамановских спектроскопах, портативных полевых детекторах и оборудовании для экспресс-скрининга опасных химических веществ.

3.2 Двухволновая метрология и синхронная характеризация материалов
Набор длинноволновых и коротковолновых рамановских сигналов 785/1064 нм позволяет получать синхронные сигналы в видимом и ближнем инфракрасном диапазонах для различения органических и неорганических веществ, углеродных материалов и компонентов батарей, идеально подходит для материаловедческих лабораторий и приборов метрологического контроля качества.

3.3 Биомедицинские оптические приборы
Используется для двухволновой флуоресцентной визуализации биологических тканей, спектрального анализа клеток и оптического возбуждения для малоинвазивной диагностики. Переключение длин волн уменьшает объем оборудования, что позволяет использовать его в компактных медицинских диагностических устройствах.

4. Краткое описание продукта
Основанная на пяти ключевых преимуществах — электронно-переключаемых двухканальных оптических трактах в одном модуле, синхронной сверхмалой ширине линии обоих каналов, стабильности длины волны на уровне пикометров, миниатюрной маломощной конструкции и двух стандартизированных режимах управления — серия NLMO решает традиционные проблемы двухканальных источников света, включая большие габариты, сложную настройку и высокую стоимость. Два стандартных набора длин волн охватывают основные потребности SERDS, характеризации материалов и медицинской оптики, а также доступны индивидуальные комбинации длин волн. Стандартные интерфейсы связи и волоконно-оптические интерфейсы упрощают интеграцию оборудования, а широкая адаптивность к условиям окружающей среды подходит как для лабораторных, так и для портативных полевых устройств. Это предпочтительный отечественный специализированный источник возбуждения для дифференциальной рамановской спектроскопии SERDS и двухволновых аналитических приборов. В сочетании с полнофункциональными рамановскими зондами RL-RP он образует комплексные системы детектирования и поддерживает массовое OEM-сопоставление для производителей аналитического и медицинского оборудования.
